Seriile HNT Servomotoare liniare cu cremalieră și pinion

Actuatoare liniare cu cremalieră și pinion din seria HNT Imagine prezentată
  • Seriile HNT Servomotoare liniare cu cremalieră și pinion

Selector de modele

  • Serie:
    HNT-140D HNT-175D HNT-220D HNT-270D
  • Tip de încărcare:
    Sină dublă, glisoare duble
  • Rack Plumb:
    100 mm
  • Precizie de poziționare repetată:
    Comun±0,04
  • Accident vascular cerebral:
    100 mm 150 mm 200 mm 250 mm 300 mm 350 mm 400 mm 450 mm 500 mm 550 mm 600 mm 650 mm 700 mm 750 mm 800 mm 850 mm 900 mm 950 mm 1000 mm 1050 mm 1100 mm 1150 mm 1200 mm 1250 mm 1300 mm 1350 mm 1400 mm 1450 mm 1500 mm 1550 mm 1600 mm 1650 mm 1700 mm 1750 mm 1800 mm 1850 mm 1900 mm 1950 mm 2000 mm 2050 mm 2100 mm 2150 mm 2200 mm 2350 mm 2400 mm 2450 mm 2500 mm 2550mm-2 2600 mm 2650 mm 2700 mm 2750 mm 2800 mm 2850 mm 2900 mm 2950 mm 3000 mm 3050 mm 3100 mm 3150 mm 3200 mm 3250 mm 3300 mm 3350 mm 3400 mm 3450 mm 3500 mm 3550 mm 3600 mm 3650 mm 3700 mm 3750 mm 3800 mm 3850 mm 3900 mm 3950 mm 4000 mm 4050 mm 4100 mm 4150 mm 4200 mm
  • Direcția motorului:
    Conexiune directă externă a motorului
  • Orificiu de montare:
    Orificiu filetat gaura scufundata
  • Marca motorului:
    Panasonic Mitsubishi Yaskawa HCFA Delta Cutie de reducere
  • Puterea motorului:
    400W 60 (reductor)
  • Modul fotoelectric:
    NPN x3 buc PNP x3 buc Nici unul
  • Model:

    TPA-?-???-?-?-?-??-?

  • Tip de încărcare:
    Sină dublă, glisoare duble
  • Rack Plumb:
    133 mm
  • Precizie de poziționare repetată:
    Comun±0,04
  • Accident vascular cerebral:
    100 mm 150 mm 200 mm 250 mm 300 mm 350 mm 400 mm 450 mm 500 mm 550 mm 600 mm 650 mm 700 mm 750 mm 800 mm 850 mm 900 mm 950 mm 1000 mm 1050 mm 1100 mm 1150 mm 1200 mm 1250 mm 1300 mm 1350 mm 1400 mm 1450 mm 1500 mm 1550 mm 1600 mm 1650 mm 1700 mm 1750 mm 1800 mm 1850 mm 1900 mm 1950 mm 2000 mm 2050 mm 2100 mm 2150 mm 2200 mm 2350 mm 2400 mm 2450 mm 2500 mm 2550mm-2 2600 mm 2650 mm 2700 mm 2750 mm 2800 mm 2850 mm 2900 mm 2950 mm 3000 mm 3050 mm 3100 mm 3150 mm 3200 mm 3250 mm 3300 mm 3350 mm 3400 mm 3450 mm 3500 mm 3550 mm 3600 mm 3650 mm 3700 mm 3750 mm 3800 mm 3850 mm 3900 mm 3950 mm 4000 mm 4050 mm 4100 mm 4150 mm 4200 mm 4250 mm 4300 mm 4350 mm 4400 mm 4450 mm 4500 mm 4550 mm 4600 mm 4650 mm 4700 mm 4750 mm 4800 mm 4850 mm 4900 mm 4950 mm 5000 mm 5050 mm 5100 mm 5150 mm 5200 mm 5250 mm 5300 mm 5350 mm 5400 mm 5450 mm 5500 mm 5550 mm 5600 mm 5650 mm
  • Direcția motorului:
    Conexiune directă externă a motorului
  • Orificiu de montare:
    Orificiu filetat gaura scufundata
  • Marca motorului:
    Panasonic Mitsubishi Yaskawa HCFA Delta Cutie de reducere
  • Puterea motorului:
    400W 60 (reductor)
  • Modul fotoelectric:
    NPN x3 buc PNP x3 buc Nici unul
  • Model:

    TPA-?-???-?-?-?-??-?

  • Tip de încărcare:
    Sină dublă, glisoare duble
  • Rack Plumb:
    199 mm
  • Precizie de poziționare repetată:
    Comun±0,04
  • Accident vascular cerebral:
    100 mm 150 mm 200 mm 250 mm 300 mm 350 mm 400 mm 450 mm 500 mm 550 mm 600 mm 650 mm 700 mm 750 mm 800 mm 850 mm 900 mm 950 mm 1000 mm 1050 mm 1100 mm 1150 mm 1200 mm 1250 mm 1300 mm 1350 mm 1400 mm 1450 mm 1500 mm 1550 mm 1600 mm 1650 mm 1700 mm 1750 mm 1800 mm 1850 mm 1900 mm 1950 mm 2000 mm 2050 mm 2100 mm 2150 mm 2200 mm 2350 mm 2400 mm 2450 mm 2500 mm 2550mm-2 2600 mm 2650 mm 2700 mm 2750 mm 2800 mm 2850 mm 2900 mm 2950 mm 3000 mm 3050 mm 3100 mm 3150 mm 3200 mm 3250 mm 3300 mm 3350 mm 3400 mm 3450 mm 3500 mm 3550 mm 3600 mm 3650 mm 3700 mm 3750 mm 3800 mm 3850 mm 3900 mm 3950 mm 4000 mm 4050 mm 4100 mm 4150 mm 4200 mm 4250 mm 4300 mm 4350 mm 4400 mm 4450 mm 4500 mm 4550 mm 4600 mm 4650 mm 4700 mm 4750 mm 4800 mm 4850 mm 4900 mm 4950 mm 5000 mm 5050 mm 5100 mm 5150 mm 5200 mm 5250 mm 5300 mm 5350 mm 5400 mm 5450 mm
  • Direcția motorului:
    Conexiune directă externă a motorului
  • Orificiu de montare:
    Orificiu filetat gaura scufundata
  • Marca motorului:
    Panasonic Mitsubishi Yaskawa HCFA Delta Cutie de reducere
  • Puterea motorului:
    750W 120 (reductor)
  • Modul fotoelectric:
    NPN x3 buc PNP x3 buc Nici unul
  • Model:

    TPA-?-???-?-?-?-??-?

  • Tip de încărcare:
    Sină dublă, glisoare duble
  • Rack Plumb:
    296 mm
  • Precizie de poziționare repetată:
    Comun±0,04
  • Accident vascular cerebral:
    100 mm 150 mm 200 mm 250 mm 300 mm 350 mm 400 mm 450 mm 500 mm 550 mm 600 mm 650 mm 700 mm 750 mm 800 mm 850 mm 900 mm 950 mm 1000 mm 1050 mm 1100 mm 1150 mm 1200 mm 1250 mm 1300 mm 1350 mm 1400 mm 1450 mm 1500 mm 1550 mm 1600 mm 1650 mm 1700 mm 1750 mm 1800 mm 1850 mm 1900 mm 1950 mm 2000 mm 2050 mm 2100 mm 2150 mm 2200 mm 2350 mm 2400 mm 2450 mm 2500 mm 2550mm-2 2600 mm 2650 mm 2700 mm 2750 mm 2800 mm 2850 mm 2900 mm 2950 mm 3000 mm 3050 mm 3100 mm 3150 mm 3200 mm 3250 mm 3300 mm 3350 mm 3400 mm 3450 mm 3500 mm 3550 mm 3600 mm 3650 mm 3700 mm 3750 mm 3800 mm 3850 mm 3900 mm 3950 mm 4000 mm 4050 mm 4100 mm 4150 mm 4200 mm 4250 mm 4300 mm 4350 mm 4400 mm 4450 mm 4500 mm 4550 mm 4600 mm 4650 mm 4700 mm 4750 mm 4800 mm 4850 mm 4900 mm 4950 mm 5000 mm 5050 mm 5100 mm 5150 mm 5200 mm 5250 mm 5300 mm 5350 mm 5400 mm 5450 mm
  • Direcția motorului:
    Conexiune directă externă a motorului
  • Orificiu de montare:
    Orificiu filetat gaura scufundata
  • Marca motorului:
    Panasonic Mitsubishi Yaskawa HCFA Delta Cutie de reducere
  • Puterea motorului:
    750W 120 (reductor)
  • Modul fotoelectric:
    NPN x3 buc PNP x3 buc Nici unul
  • Model:

    TPA-?-???-?-?-?-??-?

    • single_btn_icon_1Desen PDF single_btn_icon_2Desen STP single_btn_icon_3Anchetă

    Detaliile produsului

    HNT-140D

    HNT-175D

    HNT-220D

    HNT-270D

    Etichete de produs

    Modulul cu cremalieră și pinion este un dispozitiv de mișcare liniară compus din șine de ghidare liniare, cremaliere și profile din aluminiu extrudat conectate la motor, reductor și angrenaje.

    Axele liniare acționate cu cremalieră și pinion din seria HNT de la TPA ROBOT sunt realizate din profile din aluminiu extrudat dur și echipate cu glisoare multiple.Chiar și în condiții de încărcare mare, poate menține în continuare rigiditatea și viteza de mișcare ridicate.

    Pentru a face față unei varietăți de medii de utilizare, puteți alege să fiți echipat cu un capac de organe rezistent la praf, care nu este doar ieftin, ci și poate bloca efectiv praful să intre sau să iasă din modul.

    Datorită flexibilității modulului de antrenare cu cremalieră și pinion, care poate fi îmbinat la infinit, poate deveni orice glisor de mișcare liniară a cursei, deci este utilizat pe scară largă în manipulatoare de cadru de analiză, manipulatoare de portal, manipulatoare de mașini de turnare prin injecție, echipamente laser, mașini de imprimare , Mașini de găurit, mașini de ambalare, mașini pentru prelucrarea lemnului, mașini-unelte automate, culbutori manuale, platforme de lucru automate și alte industrii.

    HNT-220D

    HNT-220D

    HNT-270D

    HNT-270D

  • Caracteristici

    Precizie de poziționare repetată: ± 0,04 mm
    Sarcină utilă maximă (orizontală): 170 kg
    Sarcina maximă (verticală): 65 kg
    Cursa: 100 – 5450mm
    Viteza maxima: 4000 mm/s

    Seria HNT
    • Întreținere și depanare

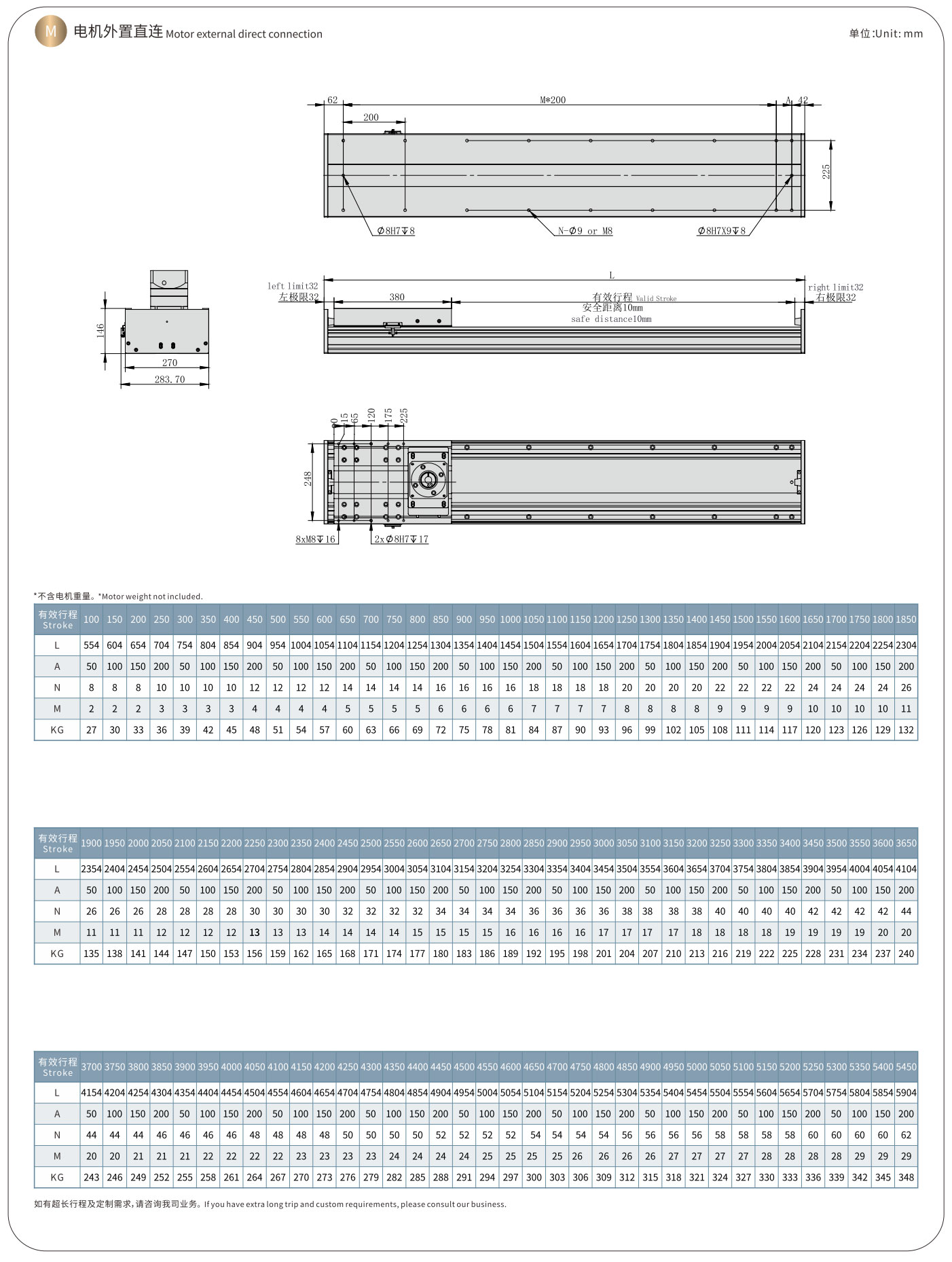

    Modul-general-Asia-Standard-&-Seria-multi-axe-2023_121_08 Modul-general-Asia-Standard-&-Seria-multi-axe-2023_121_11 Modul-general-Asia-Standard-&-Seria-multi-axe-2023_121_03 Modul-general-Asia-Standard-&-Seria-multi-axe-2023_121_06TPA-HNT-140D (1) TPA-HNT-140D (2)

    Modul-general-Asia-Standard-&-Seria-multi-axe-2023_123_08 Modul-general-Asia-Standard-&-Seria-multi-axe-2023_123_11 Modul-general-Asia-Standard-&-Seria-multi-axe-2023_123_03 Modul-general-Asia-Standard-&-Seria-multi-axe-2023_123_06TPA-HNT-175D (1) TPA-HNT-175D (2)

    Modul-general-Asia-Standard-&-Seria-multi-axe-2023_125_08 Modul-general-Asia-Standard-&-Seria-multi-axe-2023_125_11 Modul-general-Asia-Standard-&-Seria-multi-axe-2023_125_03 Modul-general-Asia-Standard-&-Seria-multi-axe-2023_125_06TPA-HNT-220D (1) TPA-HNT-220D (2)

    Modul-general-Asia-Standard-&-Seria-multi-axe-2023_127_08 Modul-general-Asia-Standard-&-Seria-multi-axe-2023_127_11 Modul-general-Asia-Standard-&-Seria-multi-axe-2023_127_03 Modul-general-Asia-Standard-&-Seria-multi-axe-2023_127_06TPA-HNT-270D (1) TPA-HNT-270D (2)

    (Unitate: mm)
