Bunait Alùmanum Robot Axis Singilte Sreath KNR-E

Modail tagraiche

Sreath:

KNR-60E KNR-86E KNR-100E KNR-130E

Seòrsa còmhdach:

Half dùinte

Modail:

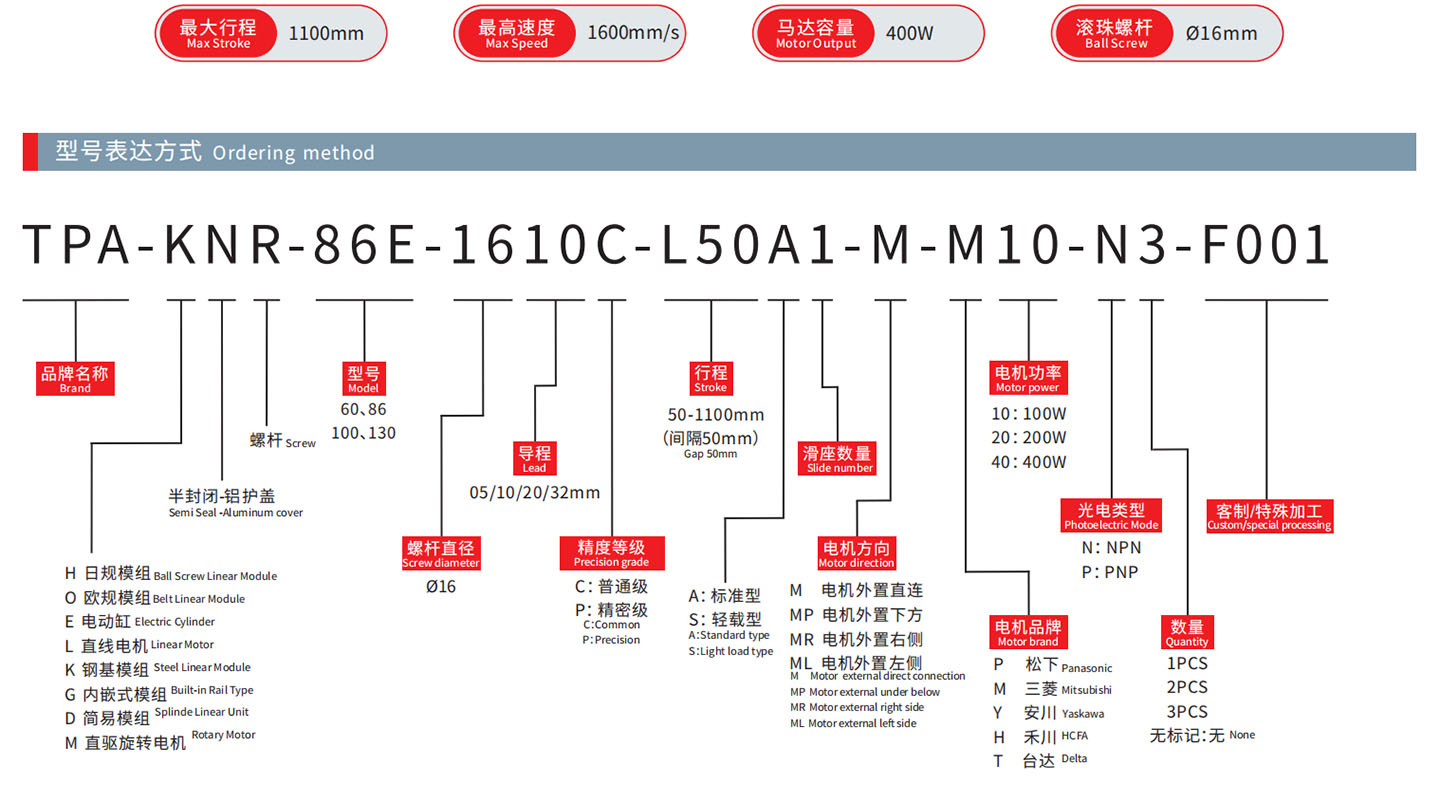

TPA-?-???-?-??-?-???-?

Seòrsa còmhdach:

Half dùinte

Modail:

TPA-?-???-?-??-?-???-?

Seòrsa còmhdach:

Half dùinte

Modail:

TPA-?-???-?-??-?-???-?

Seòrsa còmhdach:

Half dùinte

Modail:

TPA-?-???-?-??-?-???-?

Dealbh pdf Dealbh STP Rannsachadh

Mion-fhiosrachadh toraidh

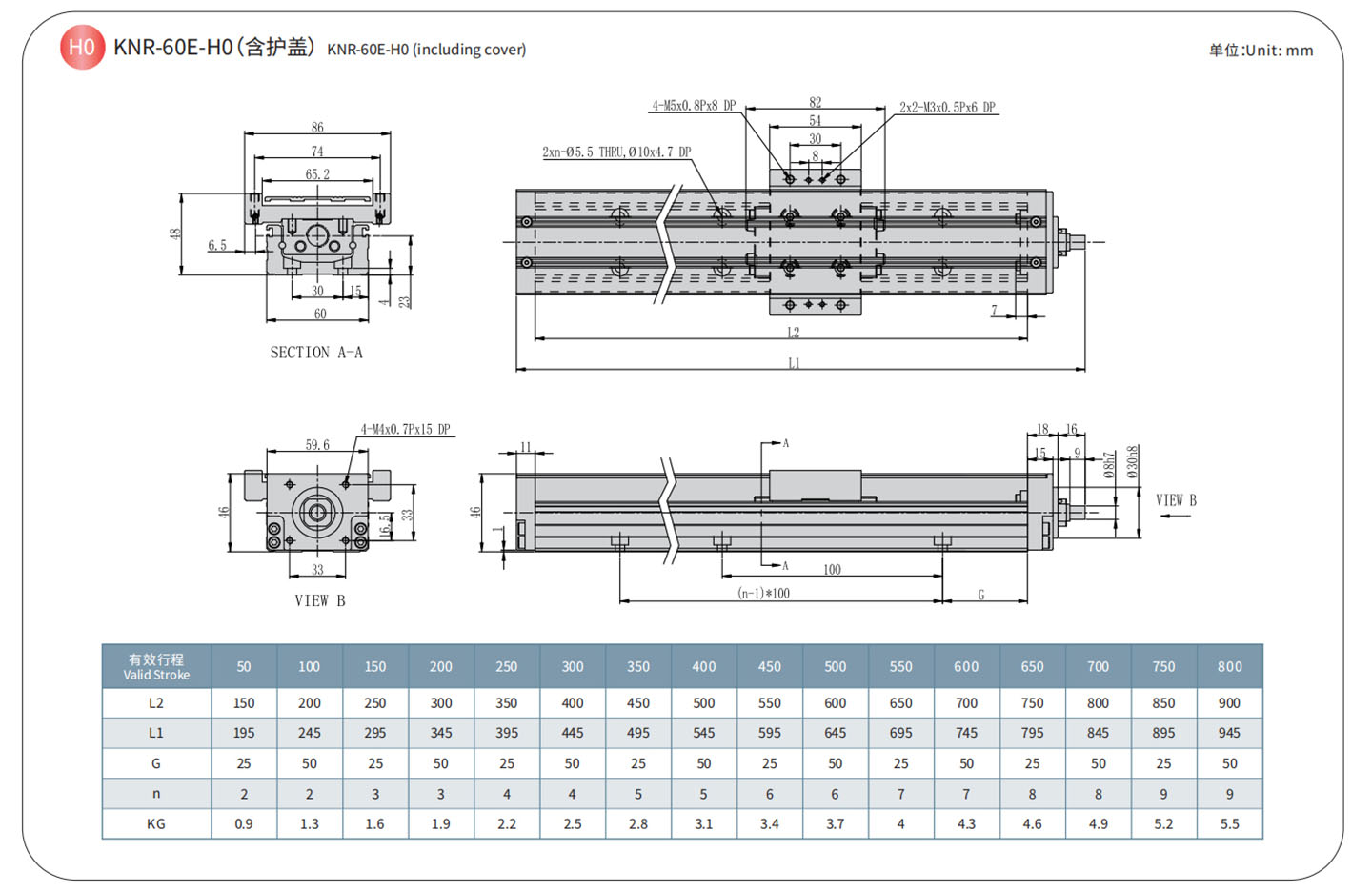

KNR-60E

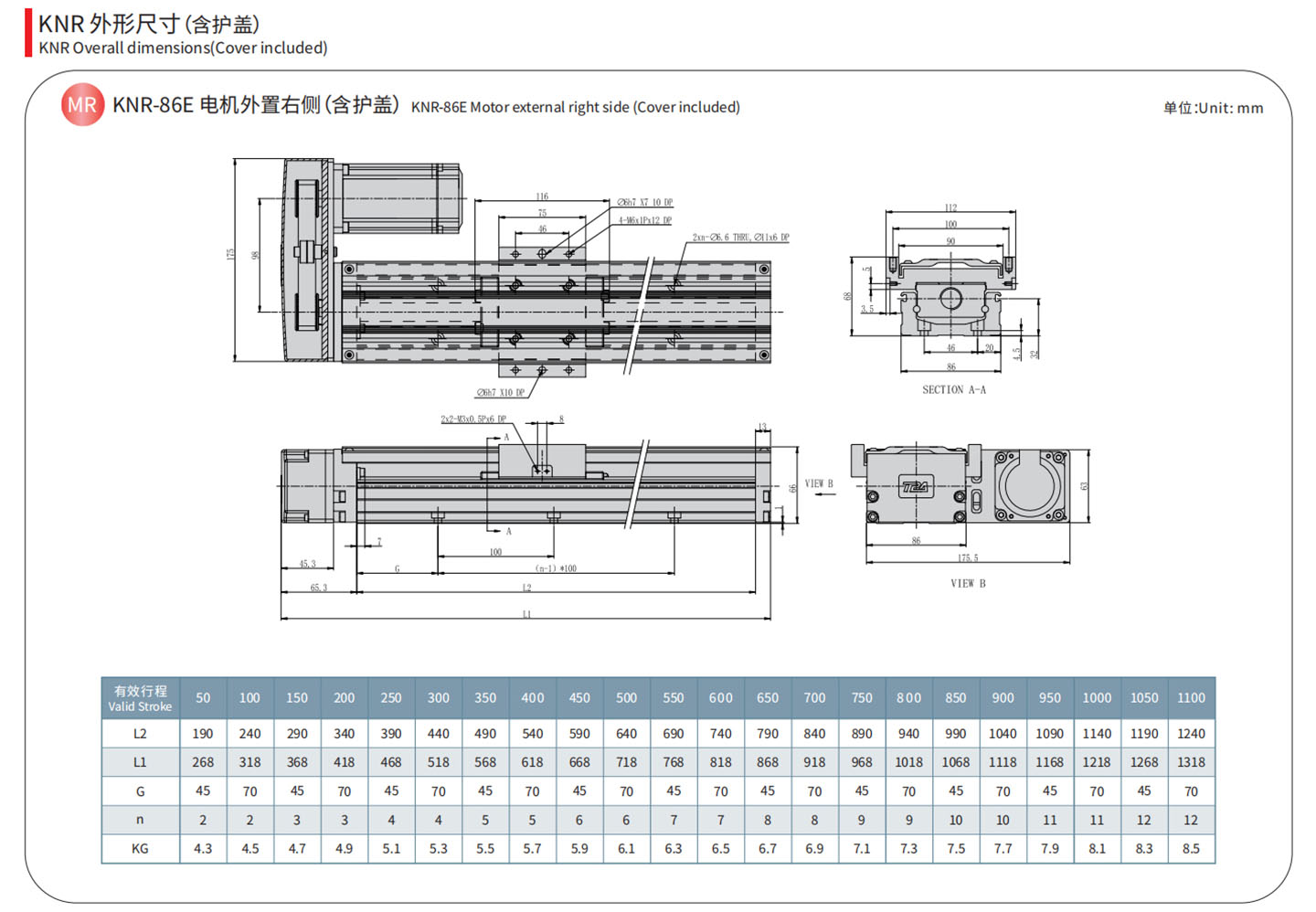

KNR-86E

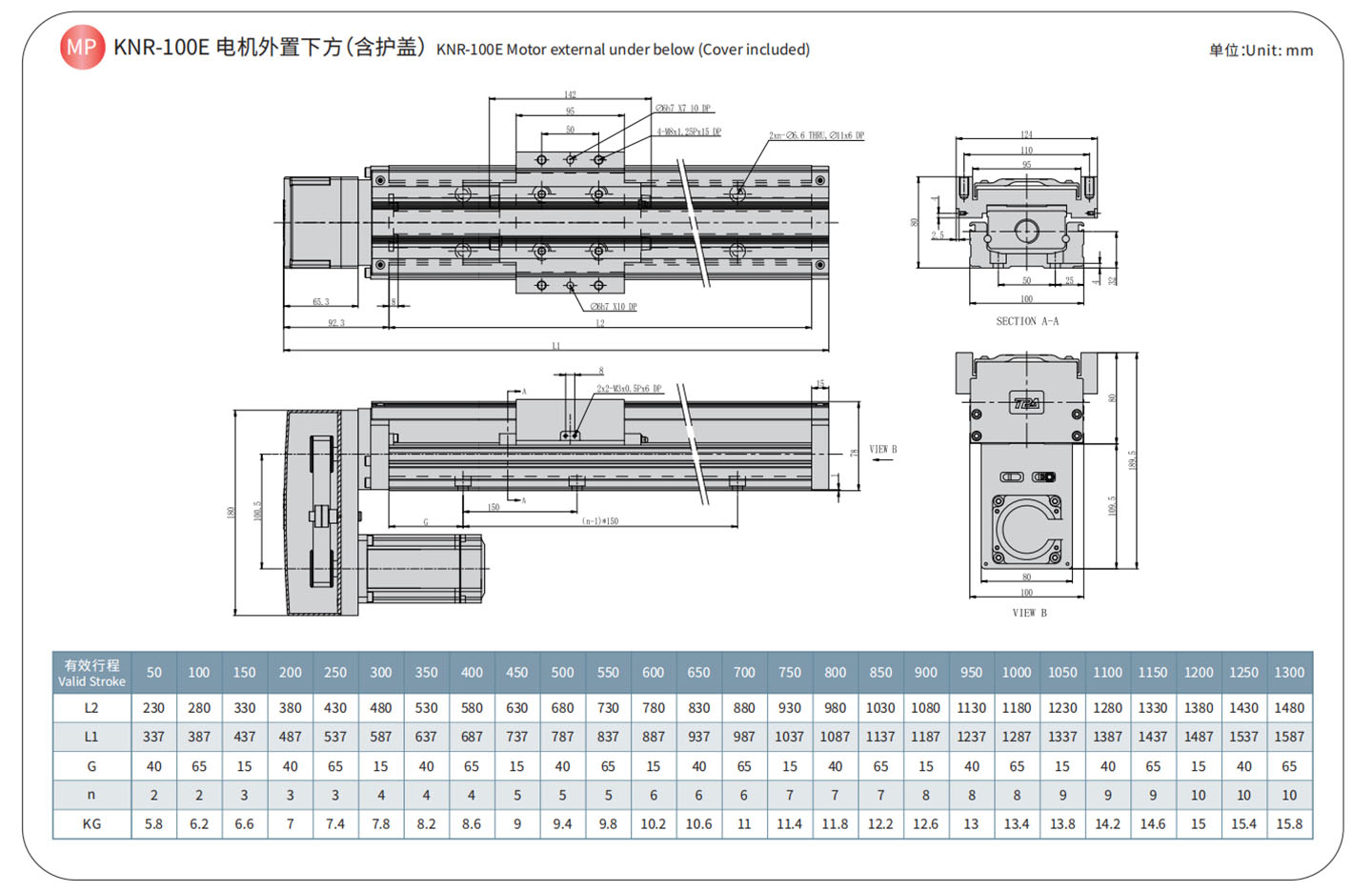

KNR-100E

KNR-130E

Bidh an t-sreath robot KK aon-axis, air a leasachadh le TPA ROBOT, a’ cleachdadh slighe bonn stàilinn ann an cumadh U air a chruadhachadh gu ìre gus neart agus comas luchdan an inneal-fuadain àrdachadh gu mòr. Air sgàth nan àrainneachdan eadar-dhealaichte, tha trì seòrsa de shreath robot sreathach againn, KSR, KNR agus KFR, a rèir an seòrsa còmhdach a thathar a 'cleachdadh.

Airson an t-siostam tilleadh eadar an t-slighe agus an sleamhnachan, bidh an uachdar conaltraidh eadar am ball agus an groove ball a’ gabhail ri dealbhadh fiacail Goethe 2-sreath le ceàrn conaltraidh de 45 ceum, a bheir air gàirdean robot axis comas luchdan co-ionann a ghiùlan ann an ceithir stiùiridhean .

Aig an aon àm, thathas a ’cleachdadh an sgriubha ball àrd-chruinneas mar an structar tar-chuir, agus bidh an t-slighe cumadh U a’ co-obrachadh leis an dealbhadh as fheàrr, gus am bi cruinneas gun choimeas aig inneal-fuadain KK axis, agus faodaidh an cruinneas suidheachaidh a-rithist ruighinn ± 0.003mm.

Fo na h-aon chumhachan luchdan, tha an t-sreath KK robot axis singilte againn nas lugha ann am meud, bidh sinn a’ toirt seachad tuill snàthaichte àbhaisteach air a ’bhunait stàilinn agus an sleamhnag, agus faodaidh ar plàta inneal-atharrachaidh motair suas ri 8 dòighean stàlaidh motair a thoirt seachad, a tha a’ ciallachadh gum faodar a chruinneachadh gu furasta siostam robotach cartesian sam bith. Mar sin, thathas a’ cleachdadh innealan-fuadain aon axis sreath KK gu farsaing ann an làimhseachadh wafer sileaconach, sgaoileadh fèin-ghluasadach, gnìomhachas FPD, gnìomhachas fèin-ghluasaid meidigeach, ionnstramaidean tomhais mionaideach, clàr sleamhnachaidh, gnìomhachas co-òrdanachaidh clàr sleamhnachaidh sreathach.

钢基铝内嵌

100

86

Feartan

Cruinneas suidheachadh ath-aithris: ± 0.005mm
Luchdaich ìre statach bunaiteach: 12642N
Luchdaich bunaiteach le ìre dinamic: 7144N
Stròc: 31-1128mm
Astar as àirde: 1000mm/s
