Módulo lineal accionado por correa serie GCBS tipo riel en U incorporado
Selector de modelo
TPA-?-?-?-?-???-?
TPA-?-?-?-?-???-?
Basado en el módulo de la serie GCB, agregamos un control deslizante en el riel guía, de modo que los dos controles deslizantes puedan sincronizar el movimiento o invertir. Se trata de la serie GCBS, que conserva las ventajas del robot lineal GCB al tiempo que ofrece una mayor eficiencia de movimiento.

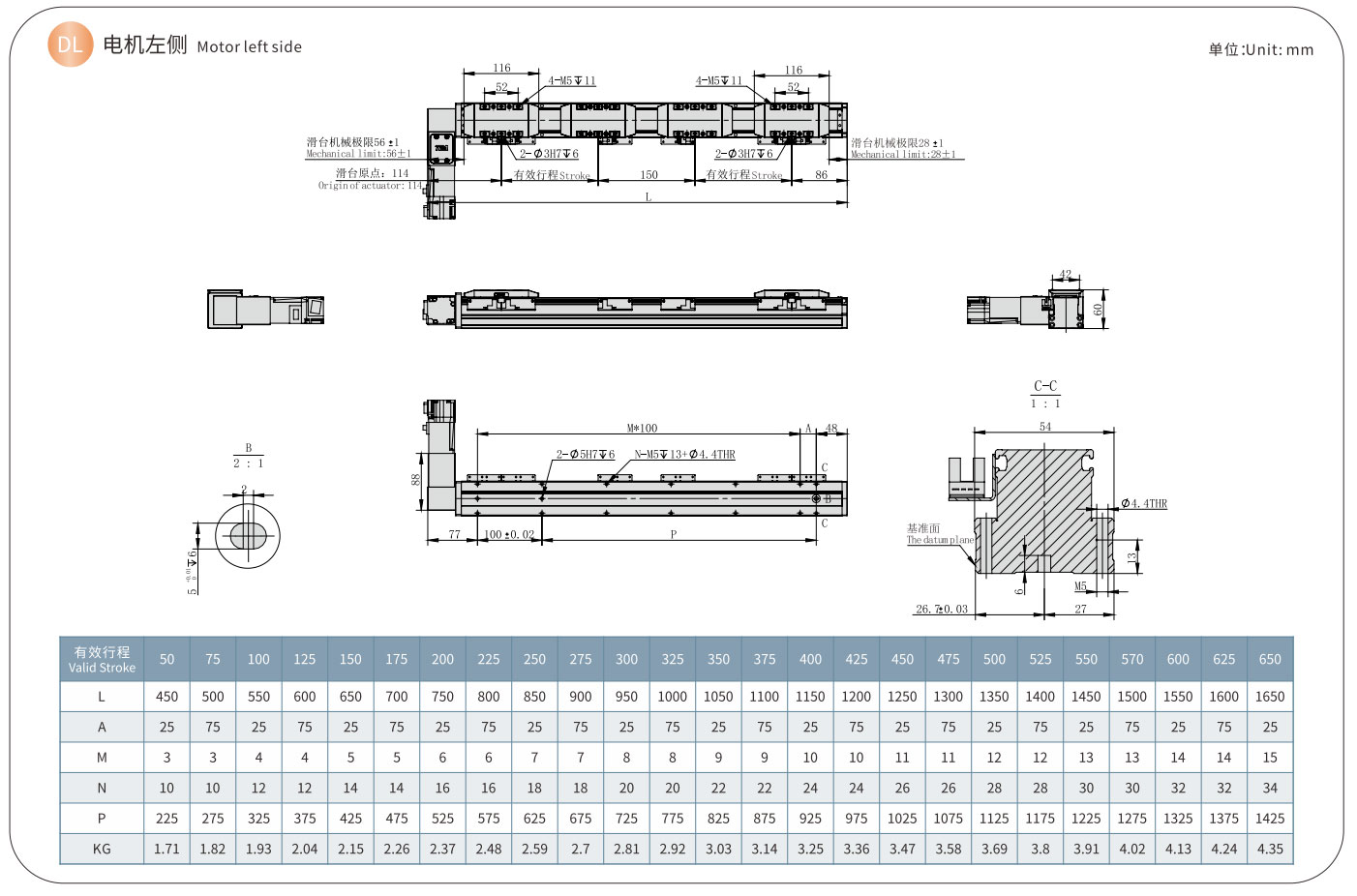

GCRS-50

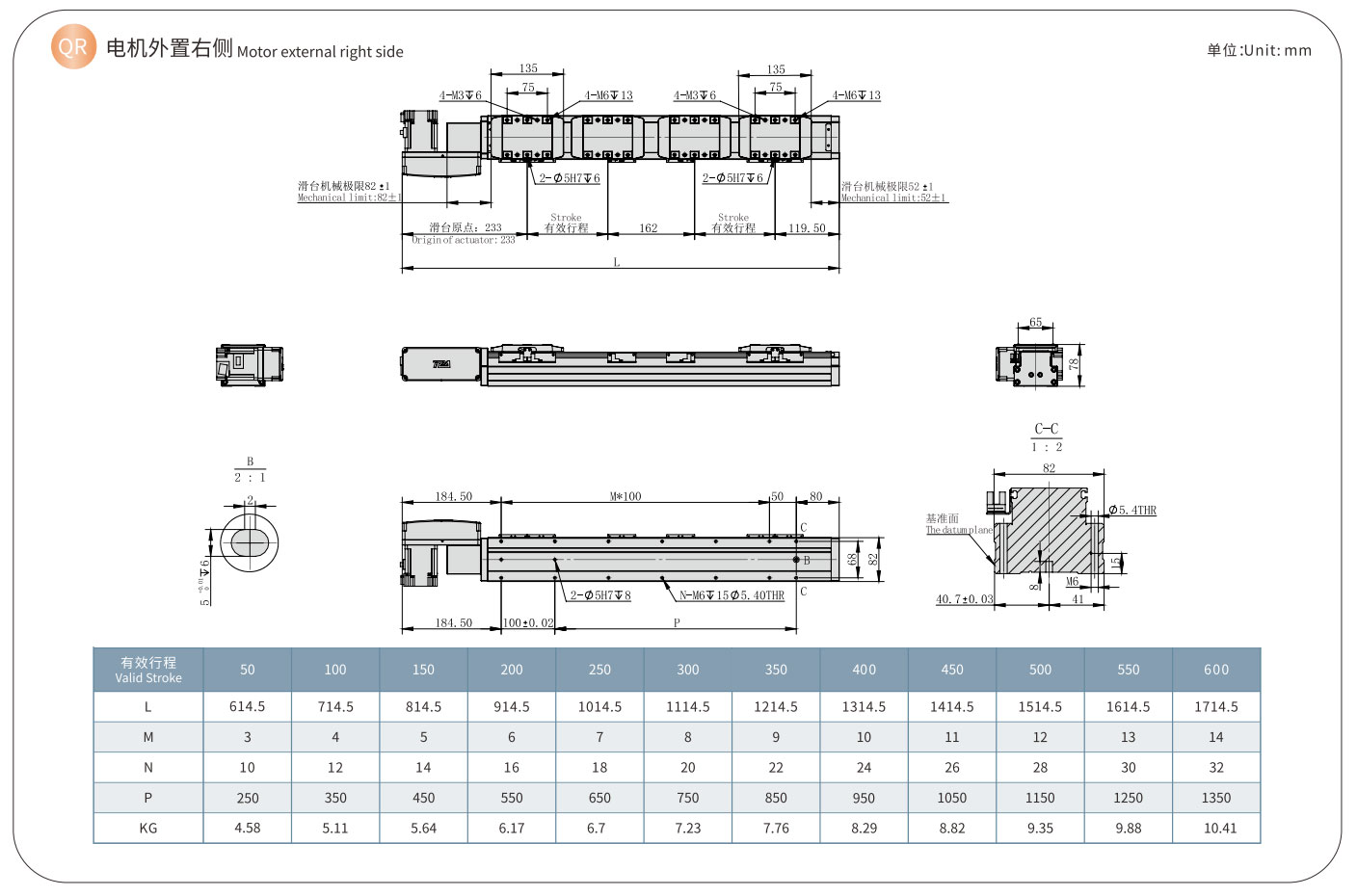

GCRS-80
Características
Precisión de posicionamiento repetido: ±0,04 mm
Carga útil máxima (horizontal): 15 kg
Carrera: 50 – 600 mm
Velocidad máxima: 2400 mm/s
El diseño especial de sellado de la cubierta con tira de acero puede evitar que la suciedad y objetos extraños penetren en el interior. Debido a su excelente sellado, se puede utilizar en ambientes de Sala Blanca.
El ancho se reduce, por lo que el espacio necesario para la instalación de equipos es menor.
La pista de acero está incrustada en el cuerpo de aluminio, después del tratamiento de esmerilado, por lo que la altura de desplazamiento y la precisión lineal también mejoran a 0,02 mm o menos.
El diseño óptimo de la base deslizante, sin necesidad de enchufar tuercas, hace que el mecanismo de par de husillo de bolas y el riel en forma de U, la estructura del par de rieles esté integrado en una base deslizante.
