Vollständig geschlossenes Kugelumlaufspindel-Linearmodul der HCR-Serie

Kugelumlaufspindel-Linearmodul der HCR-Serie, vollständig geschlossenes Bild
  • Vollständig geschlossenes Kugelumlaufspindel-Linearmodul der HCR-Serie

Modellauswahl

  • Serie:
    HCR-105D HCR-110D HCR-120D HCR-140D HCR-175D HCR-202D HCR-220D HCR-270D
  • Abdeckungstyp:
    Vollständig geschlossen
  • Schraubendurchmesser:
    Φ16mm
  • Spindelsteigung:
    05mm 10mm 16mm 20mm
  • Wiederholbarkeit:
    Gemeinsam +0,02 mm Präzision ±0,01 mm
  • Strich (anpassbar):
    100mm 150mm 200mm 250mm 300mm 350mm 400mm 450mm 500mm 550mm 600mm 650 mm 700mm 750mm 800mm 850mm 900mm 950mm 1000 mm 1050 mm 1100 mm 1150 mm 1200 mm
  • Montagerichtung des Motors:
    Externer Direktanschluss des Motors Motor außen unten unten Motor außen rechts Motor außen links
  • Montageloch:
    Gewindeloch Senkloch
  • Motoradapter:
    Panasonic Mitsubishi Yaskawa HCFA Delta Schrittmotor
  • Motorleistung:
    100W 200W 400W Nema 17 Nema 23 Nema 24
  • Sensormarke:
    TPA Omron Panasonic
  • Sensortyp:
    NPN PNP Keiner
  • Sensornummern:
    1 Stück 2Stk 3 Stück NStk
  • Modell:

    TPA-?-???-?-?-?-??-?-??

  • Abdeckungstyp:
    Vollständig geschlossen
  • Schraubendurchmesser:
    Φ16mm
  • Spindelsteigung:
    05mm 10mm 16 mm 20mm
  • Wiederholbarkeit:
    Gemeinsam +0,02 mm Präzision ±0,01 mm
  • Strich (anpassbar):
    100mm 150mm 200mm 250mm 300mm 350mm 400mm 450mm 500mm 550mm 600mm 650 mm 700mm 750mm 800mm 850mm 900mm 950mm 1000 mm 1050 mm 1100 mm 1150 mm 1200 mm
  • Motorrichtung:
    Externer Direktanschluss des Motors Motor außen unten unten Motor außen rechts Motor außen links
  • Montageloch:
    Gewindeloch Senkloch
  • Motoradapter:
    Panasonic Mitsubishi Yaskawa HCFA Delta Schrittmotor
  • Motorleistung:
    100W 200W 400W
  • Sensortyp:
    NPN x3 Stk PNP x3 Stk Keiner
  • Modell:

    TPA-?-???-?-?-?-??-?

  • Abdeckungstyp:
    Vollständig geschlossen
  • Schraubendurchmesser:
    Φ16mm
  • Spindelsteigung:
    05mm 10mm 16mm 20mm
  • Wiederholbarkeit:
    Gemeinsam+0,02 m Präzision ±0,01 mm
  • Strich (anpassbar):
    100mm 150mm 200mm 250mm 300mm 350mm 400mm 450mm 500mm 550mm 600mm 750mm 800mm 850mm 900mm 950mm 1000 mm 1050 mm 1100 mm 1150 mm 1200 mm
  • Motorrichtung:
    Externer Direktanschluss des Motors Motor außen unten unten Motor außen rechts Motor außen links
  • Montageloch:
    Gewindeloch Senkloch
  • Motoradapter:
    Panasonic Mitsubishi Yaskawa HCFA Delta Schrittmotor
  • Motorleistung:
    10:100W 20:200W 40:400W
  • Sensortyp:
    NPN x3 Stk PNP x3 Stk Keiner
  • Modell:

    TPA-?-???-?-?-?-??-?

  • Abdeckungstyp:
    Vollständig geschlossen
  • Schraubendurchmesser:
    Φ20mm
  • Spindelsteigung:
    05mm 10mm 20mm
  • Wiederholbarkeit:
    Gemeinsam+0,02 m Präzision ±0,01 mm
  • Strich (anpassbar):
    100mm 150mm 200mm 250mm 300mm 350mm 400mm 450mm 500mm 550mm 600mm 650 mm 700mm 750mm 800mm 850mm 900mm 950mm 1000 mm 1050 mm 1100 mm 1150 mm 1200 mm 1250 mm 1300 mm 1350 mm 1400 mm
  • Motorrichtung:
    Externer Direktanschluss des Motors Motor außen unten unten Motor außen rechts Motor außen links
  • Montageloch:
    Gewindeloch Senkloch
  • Motoradapter:
    Panasonic Mitsubishi Yaskawa HCFA Delta Schrittmotor
  • Motorleistung:
    100W 200W 400W 750W
  • Sensortyp:
    NPN x3 Stk PNP x3 Stk Keiner
  • Modell:

    TPA-?-???-?-?-?-??-?

  • Abdeckungstyp:
    Vollständig geschlossen
  • Schraubendurchmesser:
    Φ25mm
  • Spindelsteigung:
    05mm 10mm 25mm
  • Wiederholbarkeit:
    Gemeinsam+0,02 m Präzision ±0,01 mm
  • Strich (anpassbar):
    100mm 150mm 200mm 250mm 300mm 350mm 400mm 500mm 550mm 600mm 650 mm 700mm 750mm 800mm 850mm 900mm 950mm 1000 mm 1050 mm 1100 mm 1150 mm 1200 mm 1250 mm 1300 mm 1350 mm 1400 mm
  • Motorrichtung:
    Externer Direktanschluss des Motors Motor außen unten unten Motor außen rechts Motor außen links
  • Montageloch:
    Gewindeloch Senkloch
  • Motoradapter:
    Panasonic Mitsubishi Yaskawa HCFA Delta Schrittmotor
  • Motorleistung:
    400W 750W 1000W
  • Sensortyp:
    NPN x3 Stk PNP x3 Stk Keiner
  • Modell:

    TPA-?-???-?-?-?-?-?-?

  • Abdeckungstyp:
    Vollständig geschlossen
  • Schraubendurchmesser:
    Φ25mm
  • Spindelsteigung:
    05mm 10mm 25mm
  • Wiederholbarkeit:
    Gemeinsam+0,02 m Präzision ±0,01 mm
  • Strich (anpassbar):
    100mm 150mm 200mm 250mm 300mm 350mm 400mm 450mm 500mm 550mm 600mm 650 mm 700mm 750mm 800mm 850mm 900mm 950mm 1000 mm 1050 mm 1100 mm 1150 mm 1200 mm 1250 mm 1300 mm 1350 mm 1400 mm 1450 mm 1500 mm 1550 mm 1600 mm 1650 mm 1700 mm 1750 mm 1800 mm
  • Motorrichtung:
    Externer Direktanschluss des Motors Motor außen unten unten Motor außen rechts Motor außen links
  • Montageloch:
    Gewindeloch Senkloch
  • Motoradapter:
    Panasonic Mitsubishi Yaskawa HCFA Delta Schrittmotor
  • Motorleistung:
    400W 750W 1000W
  • Sensortyp:
    NPN x3 Stk PNP x3 Stk Keiner
  • Modell:

    TPA-?-???-?-?-?-??-?

  • Abdeckungstyp:
    Vollständig geschlossen
  • Schraubendurchmesser:
    Φ32mm
  • Spindelsteigung:
    05mm 10mm 32mm
  • Wiederholbarkeit:
    Gemeinsam +0,02 mm Präzision ±0,01 mm
  • Strich (anpassbar):
    100mm 200mm 300mm 400mm 500mm 600mm 700mm 800mm 900mm 1000 mm 1100 mm 1200 mm 1300 mm 1400 mm 1500 mm 1600 mm 1700 mm 1800 mm 1900 mm 2000mm 2100 mm 2200 mm 2300 mm
  • Motorrichtung:
    Externer Direktanschluss des Motors Motor außen unten unten Motor außen rechts Motor außen links
  • Montageloch:
    Gewindeloch Senkloch
  • Motoradapter:
    Panasonic Mitsubishi Yaskawa HCFA Delta Schrittmotor
  • Motorleistung:
    400W 750W 1000W
  • Sensortyp:
    NPN x3 Stk PNP x3 Stk Keiner
  • Modell:

    TPA-?-???-?-?-?-??-?

  • Abdeckungstyp:
    Vollständig geschlossen
  • Schraubendurchmesser:
    Φ40mm
  • Spindelsteigung:
    05mm 10mm 20mm 40mm
  • Wiederholbarkeit:
    Gemeinsam +0,02 mm Präzision ±0,01 mm
  • Strich (anpassbar):
    100mm 150mm 200mm 250mm 300mm 350mm 400mm 450mm 500mm 550mm 600mm 650 mm 700mm 750mm 800mm 850mm 900mm 950mm 1000 mm 1050 mm 1100 mm 1150 mm 1200 mm 1250 mm 1300 mm 1350 mm 1400 mm 1450 mm 1500 mm 1550 mm 1600 mm 1650 mm 1700 mm 1750 mm 1800 mm 1850 mm 1900 mm 1950 mm 2000mm 2050 mm 2100 mm 2150 mm 2200 mm 2350 mm 2400 mm 2450 mm 2500 mm 2550 mm 2600 mm 2650 mm 2700 mm 2750 mm 2800 mm 2850 mm 2900 mm 2950 mm 3000 mm
  • Motorrichtung:
    Externer Direktanschluss des Motors Motor außen unten unten Motor außen rechts Motor außen links
  • Montageloch:
    Gewindeloch Senkloch
  • Motoradapter:
    Panasonic Mitsubishi Yaskawa HCFA Delta Schrittmotor
  • Motorleistung:
    750W 1000W Nema 34
  • Sensortyp:
    NPN x3 Stk PNP x3 Stk Keiner
  • Modell:

    TPA-?-???-?-?-?-??-?

    • single_btn_icon_1PDF-Zeichnung single_btn_icon_2STP-Zeichnung single_btn_icon_3Anfrage

    Produktdetails

    HCR-105D

    HCR-110D

    HCR-120D

    HCR-140D

    HCR-175D

    HCR-202D

    HCR-220D

    HCR-270D

    Der von TPA ROBOT entwickelte vollständig abgedichtete Linearantrieb mit Kugelumlaufspindel verfügt über eine hervorragende Steuerbarkeit und Anpassungsfähigkeit an die Umgebung und wird daher häufig als Antriebsquelle für verschiedene Automatisierungsgeräte verwendet.

    Unter Berücksichtigung der Nutzlast bietet es auch einen Hub von bis zu 3000 mm und eine maximale Geschwindigkeit von 2000 mm/s. Der Motorsockel und die Kupplung liegen frei und es ist nicht erforderlich, die Aluminiumabdeckung zu entfernen, um die Kupplung zu installieren oder auszutauschen. Das bedeutet, dass die Linearantriebe der HNR-Serie beliebig zu kartesischen Robotern kombiniert werden können, die Ihren Automatisierungsanforderungen entsprechen.

    Da die Linearantriebe der HCR-Serie vollständig abgedichtet sind, kann wirksam verhindert werden, dass Staub in die automatisierte Produktionswerkstatt gelangt, und verhindert, dass sich der Feinstaub, der durch die Rollreibung zwischen Kugel und Spindel im Inneren des Moduls entsteht, in die Werkstatt ausbreitet. Daher kann die HCR-Serie an verschiedene Automatisierungsszenarien in Produktionsszenarien angepasst werden und kann auch in Reinraumautomatisierungsgeräten wie Inspektions- und Testsystemen, Oxidation und Extraktion, Chemikalientransfer und anderen industriellen Anwendungen eingesetzt werden.





























    HCR-40S

    HCR-40S

    HCR-65

    HCR-65

    HCR-50

    HCR-50

    HCR-85D

    HCR-85D

    HCR-105D

    HCR-105D

    HCR-140D

    HCR-140D

  • Merkmale

    ● Wiederholte Positionierungsgenauigkeit: ±0,02 mm
    ● Maximale Nutzlast (horizontal): 230 kg
    ● Maximale Nutzlast (vertikal): 115 kg
    ● Hub: 60 – 3000 mm
    ● Maximale Geschwindigkeit: 2000 mm/s





























    Merkmale

    1. Flaches Design, geringeres Gesamtgewicht, geringere Kombinationshöhe und bessere Steifigkeit.
    2. Die Struktur wird optimiert, die Präzision ist besser und der Fehler, der durch die Montage mehrerer Zubehörteile verursacht wird, wird reduziert.
    3. Die Montage ist zeitsparend, arbeitssparend und bequem. Zur Montage der Kupplung bzw. des Moduls muss die Aluminiumabdeckung nicht entfernt werden.
    4. Die Wartung ist einfach, beide Seiten des Moduls sind mit Öleinspritzlöchern ausgestattet und die Abdeckung muss nicht entfernt werden.





























    • Wartung und Fehlerbehebung

    TPA-HCR-105D-1610C-L1200-MY-P20-N3-F-(1)_01 TPA-HCR-105D-1610C-L1200-MY-P20-N3-F-(1)_02 TPA-HCR-105D-1610C-L1200-MY-P20-N3-F-(1)_03 TPA-HCR-105D-1610C-L1200-MY-P20-N3-F-(2)_01 TPA-HCR-105D-1610C-L1200-MY-P20-N3-F-(2)_02 TPA-HCR-105D-1610C-L1200-MY-P20-N3-F-(2)_03 TPA-HCR-105D-1610C-L1200-MY-P20-N3-F-(2)_04

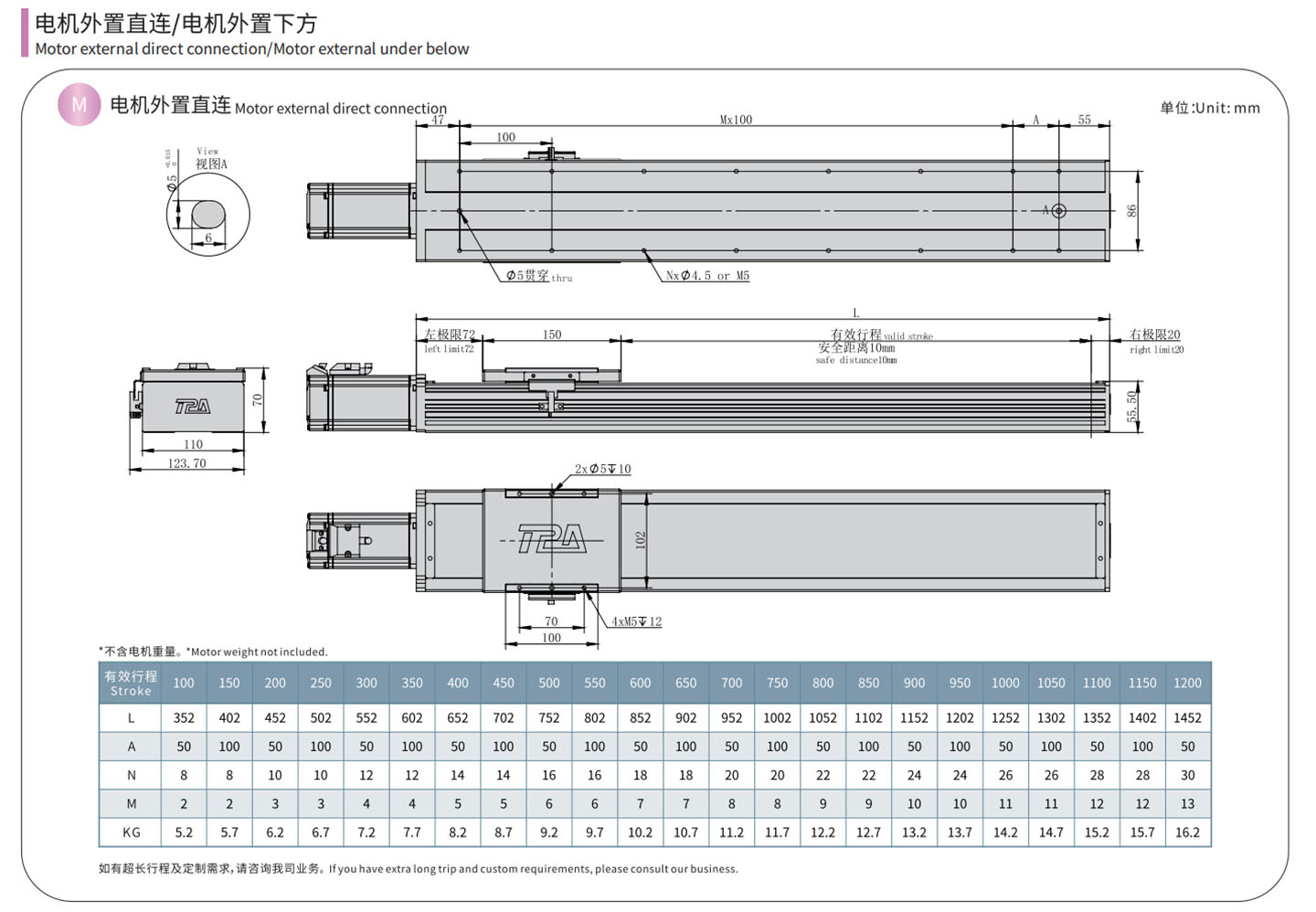

    TPA-HCR-110D-1610C-L1200-MY-P20-N3-F-(1)_01 TPA-HCR-110D-1610C-L1200-MY-P20-N3-F-(1)_02 TPA-HCR-110D-1610C-L1200-MY-P20-N3-F-(1)_03 TPA-HCR-110D-1610C-L1200-MY-P20-N3-F-(2)_01 TPA-HCR-110D-1610C-L1200-MY-P20-N3-F-(2)_02 TPA-HCR-110D-1610C-L1200-MY-P20-N3-F-(2)_03 TPA-HCR-110D-1610C-L1200-MY-P20-N3-F-(2)_04









    TPA-HCR-120D-1610C-L1200-MY-P20-N3-F-(1)_01 TPA-HCR-120D-1610C-L1200-MY-P20-N3-F-(1)_02 TPA-HCR-120D-1610C-L1200-MY-P20-N3-F-(1)_03 TPA-HCR-120D-1610C-L1200-MY-P20-N3-F-(2)_01 TPA-HCR-120D-1610C-L1200-MY-P20-N3-F-(2)_02 TPA-HCR-120D-1610C-L1200-MY-P20-N3-F-(2)_03 TPA-HCR-120D-1610C-L1200-MY-P20-N3-F-(2)_04









    TPA-HCR-140D-2010C-L1400-MY-P40-N3-F-(1)_01 TPA-HCR-140D-2010C-L1400-MY-P40-N3-F-(1)_02 TPA-HCR-140D-2010C-L1400-MY-P40-N3-F-(1)_03 TPA-HCR-140D-2010C-L1400-MY-P40-N3-F-(2)_01 TPA-HCR-140D-2010C-L1400-MY-P40-N3-F-(2)_02 TPA-HCR-140D-2010C-L1400-MY-P40-N3-F-(2)_03 TPA-HCR-140D-2010C-L1400-MY-P40-N3-F-(2)_04











    TPA-HCR-175D-2510C-L1800-MY-P75-N3-F-(1)_01 TPA-HCR-175D-2510C-L1800-MY-P75-N3-F-(1)_02 TPA-HCR-175D-2510C-L1800-MY-P75-N3-F-(1)_03 TPA-HCR-175D-2510C-L1800-MY-P75-N3-F-(2)_01 TPA-HCR-175D-2510C-L1800-MY-P75-N3-F-(2)_02 TPA-HCR-175D-2510C-L1800-MY-P75-N3-F-(2)_03 TPA-HCR-175D-2510C-L1800-MY-P75-N3-F-(2)_04









    TPA-HCR-202D-2510C-L1800-MY-P75-N3-F-(1)_01 TPA-HCR-202D-2510C-L1800-MY-P75-N3-F-(1)_02 TPA-HCR-202D-2510C-L1800-MY-P75-N3-F-(1)_03 TPA-HCR-202D-2510C-L1800-MY-P75-N3-F-(2)_01 TPA-HCR-202D-2510C-L1800-MY-P75-N3-F-(2)_02 TPA-HCR-202D-2510C-L1800-MY-P75-N3-F-(2)_03 TPA-HCR-202D-2510C-L1800-MY-P75-N3-F-(2)_04

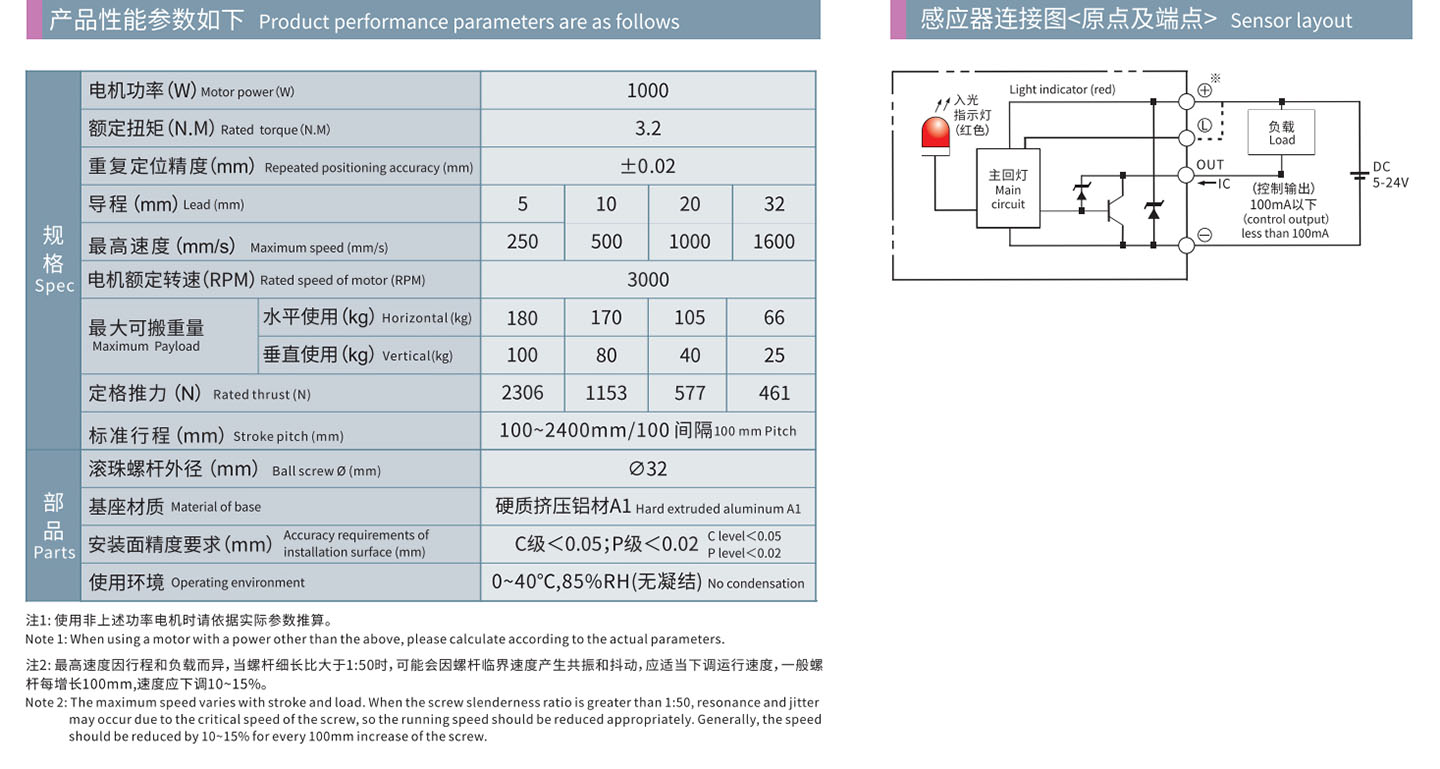

    TPA-HCR-220D-3210C-L2400-MY-P1K-N3-F-(1)_01 TPA-HCR-220D-3210C-L2400-MY-P1K-N3-F-(1)_02 TPA-HCR-220D-3210C-L2400-MY-P1K-N3-F-(1)_03 TPA-HCR-220D-3210C-L2400-MY-P1K-N3-F-(2)_01 TPA-HCR-220D-3210C-L2400-MY-P1K-N3-F-(2)_02 TPA-HCR-220D-3210C-L2400-MY-P1K-N3-F-(2)_03 TPA-HCR-220D-3210C-L2400-MY-P1K-N3-F-(2)_04









    TPA-HCR-270D-4010C-L3000-MY-P1K-N3-F-(1)_01 TPA-HCR-270D-4010C-L3000-MY-P1K-N3-F-(1)_02 TPA-HCR-270D-4010C-L3000-MY-P1K-N3-F-(1)_03 TPA-HCR-270D-4010C-L3000-MY-P1K-N3-F-(2)_01 TPA-HCR-270D-4010C-L3000-MY-P1K-N3-F-(2)_02 TPA-HCR-270D-4010C-L3000-MY-P1K-N3-F-(2)_03 TPA-HCR-270D-4010C-L3000-MY-P1K-N3-F-(2)_04







































    (Einheit: mm)
