Moduli lineari guidati da viti a sfera serie GCR Rail in U integratu

Moduli lineari guidati da viti a sfera serie GCR Rail U integratu Immagine presentata
  • Moduli lineari guidati da viti a sfera serie GCR Rail in U integratu

Selettore di mudelli

  • Serie:
    GCR-40 GCR-50 GCR-65 GCR-80 GCR-120 GCR-150 GCR-170
  • Tipu di copertina:
    Completamente chjusu
  • Diametru di a vite:
    Φ12 mm
  • Piombo di vite:
    05 mm 10 mm 20 mm
  • Ripetibilità:
    Cumunu ± 0,01 mm Précision ± 0,005 mm
  • Stroke:
    50 mm 100 mm 150 mm 200 mm 250 mm 300 mm 350 mm 400 mm 450 mm 500 mm 550 mm 600 mm 650 mm 700 mm 750 mm 800 mm
  • Direzzione di Muntamentu di Motore:
    Cunnessione diretta esterna di u mutore Motore Esternu Sottu Sottu Motore Esternu Latu Destra Motore Esternu Latu Mancu
  • Adattatore di Motore:
    Panasonic Mitsubishi Yaskawa HCFA Delta Nema 17 Nema 23 Altru
  • putenza di u mutore:
    50W 100W NEMA 17 NOME 23 Altru
  • Frenu di Motore:
    frenu Nimu
  • Tipu di sensore:
    NPN x 3 pezzi PNP x 3 pezzi Nimu
  • Mudellu:

    TPA-?-???-?-?-???-?

  • Tipu di copertina:
    Completamente chjusu
  • Diametru di a vite:
    Φ12 mm
  • Piombo di vite:
    05 mm 10 mm 20 mm
  • Ripetibilità:
    Cumunu ± 0,01 mm Précision ± 0,005 mm
  • Stroke:
    50 mm 100 mm 150 mm 200 mm 250 mm 300 mm 350 mm 400 mm 450 mm 500 mm 550 mm 600 mm 650 mm 700 mm 750 mm 800 mm
  • Direzzione di Muntamentu di Motore:
    Cunnessione diretta esterna di u mutore Motore Esternu Sottu Sottu Motore Esternu Latu Destra Motore Esternu Latu Mancu
  • Adattatore di Motore:
    Panasonic Mitsubishi Yaskawa HCFA Delta Nema 17 Nema 23 Altru
  • putenza di u mutore:
    100W 200W 400W Nema 17 Nema 23 Altru
  • Frenu di Motore:
    frenu Nimu
  • Tipu di sensore:
    NPN x 3 pezzi PNP x 3 pezzi Nimu
  • Mudellu:

    TPA-?-???-?-?-???-?

  • Tipu di copertina:
    Completamente Enlcosed
  • Diametru di a vite:
    Φ16 mm
  • Piombo di vite:
    10 mm 20 mm
  • Ripetibilità:
    Cumunu ± 0,01 mm Précision ± 0,005 mm
  • Stroke:
    50 mm 100 mm 150 mm 200 mm 250 mm 300 mm 350 mm 400 mm 450 mm 500 mm 550 mm 600 mm 650 mm 700 mm 750 mm 750 mm 800 mm 850 mm 900 mm 950 mm 1000 mm
  • Direzzione di Muntamentu di Motore:
    Cunnessione diretta esterna di u mutore Motore Esternu Sottu Sottu Motore Esternu Latu Destra Motore Esternu Latu Mancu
  • Adattatore di Motore:
    Panasonic Mitsubishi Yaskawa HCFA Delta
  • putenza di u mutore:
    200W 400W
  • Frenu di Motore:
    frenu Nimu
  • Tipu di sensore:
    NPN x 3 pezzi PNP x 3 pezzi Nimu
  • Mudellu:

    TPA-?-???-?-?-???-?

  • Tipu di copertina:
    Completamente Enlcosed
  • Diametru di a vite:
    Φ16 mm
  • Piombo di vite:
    05 mm 10 mm 20 mm 32 mm
  • Ripetibilità:
    Cumunu ± 0,01 mm Précision ± 0,005 mm
  • Stroke:
    50 mm 100 mm 150 mm 200 mm 250 mm 300 mm 350 mm 400 mm 450 mm 500 mm 550 mm 600 mm 650 mm 700 mm 750 mm 800 mm 850 mm 900 mm 950 mm 1000 mm 1050 mm 1100 mm
  • Direzzione di Muntamentu di Motore:
    Cunnessione diretta esterna di u mutore Motore Esternu Sottu Sottu Motore Esternu Latu Destra Motore Esternu Latu Mancu
  • Adattatore di Motore:
    Panasonic Mitsubishi Yaskawa HCFA Delta
  • putenza di u mutore:
    200W 400W Nema 23
  • Frenu di Motore:
    frenu Nimu
  • Modu fotoelettricu:
    NPN x 3 pezzi PNP x 3 pezzi Nimu
  • Mudellu:

    TPA-?-???-?-?-???-?

  • Tipu di copertina:
    Completamente chjusu
  • Diametru di a vite:
    Φ20
  • Piombo di vite:
    05 mm 10 mm 20 mm 32 mm
  • Livellu di precisione:
    Cumunu ± 0,01 mm Précision ± 0,005 mm
  • Stroke:
    50 mm 100 mm 150 mm 200 mm 250 mm 300 mm 350 mm 400 mm 450 mm 500 mm 550 mm 600 mm 650 mm 700 mm 750 mm 800 mm 850 mm 900 mm 950 mm 1000 mm 1050 mm 1100 mm 1150 mm 1200 mm 1250 mm
  • Direzzione di u Motore:
    Cunnessione diretta esterna di u mutore Motore Esternu Sottu Sottu Motore Esternu Latu Destra Motore Esternu Latu Mancu
  • Marca di Motore (solu per a dimensione di a flangia):
    Panasonic Mitsubishi Yaskawa HCFA Delta
  • putenza di u mutore:
    400W
  • Frenu di Motore:
    frenu Nimu
  • Modu fotoelettricu:
    NPN x 3 pezzi PNP x 3 pezzi Nimu
  • Mudellu:

    TPA-?-???-?-?-???-?

  • Tipu di copertina:
    Completamente chjusu
  • Diametru di a vite:
    Φ20
  • Piombo di vite:
    10 mm 20 mm 40 mm
  • Livellu di precisione:
    Cumunu ± 0,01 mm Précision ± 0,005 mm
  • Stroke:
    50 mm 100 mm 150 mm 200 mm 250 mm 300 mm 350 mm 400 mm 450 mm 500 mm 550 mm 600 mm 650 mm 700 mm 750 mm 800 mm 850 mm 900 mm 950 mm 1000 mm 1050 mm 1100 mm 1150 mm 1200 mm 1250 mm 1300 mm 1350 mm
  • Direzzione di u Motore:
    Cunnessione diretta esterna di u mutore Motore Esternu Sottu Sottu Motore Esternu Latu Destra Motore Esternu Latu Mancu
  • Marca di Motore (solu per a dimensione di a flangia):
    Panasonic Mitsubishi Yaskawa HCFA Delta Motor Stepper
  • putenza di u mutore:
    400W 750 W Nema 24
  • Frenu di Motore:
    frenu Nimu
  • Modu fotoelettricu:
    NPN x 3 pezzi PNP x 3 pezzi Nimu
  • Mudellu:

    TPA-?-???-?-?-???-?

  • Tipu di copertina:
    Completamente chjusu
  • Diametru di a vite:
    Φ25 mm
  • Piombo di vite:
    10 mm 25 mm
  • Livellu di precisione:
    Cumunu ± 0,01 mm Précision ± 0,005 mm
  • Stroke:
    50 mm 100 mm 150 mm 200 mm 250 mm 300 mm 350 mm 400 mm 450 mm 500 mm 550 mm 600 mm 650 mm 700 mm 750 mm 800 mm 850 mm 900 mm 950 mm 1000 mm 1050 mm 1100 mm 1150 mm 1200 mm 1250 mm 1300 mm 1350 mm 1400 mm 1450 mm 1500 mm 1550 mm 1600 mm 1650 mm 1200 mm
  • Direzzione di u Motore:
    Cunnessione diretta esterna di u mutore Motore Esternu Sottu Sottu Motore Esternu Latu Destra Motore Esternu Latu Mancu
  • Marca di Motore (solu per a dimensione di a flangia):
    Panasonic Mitsubishi Yaskawa HCFA Delta
  • putenza di u mutore:
    750 W
  • Frenu di Motore:
    frenu Nimu
  • Modu fotoelettricu:
    NPN x 3 pezzi PNP x 3 pezzi Nimu
  • Mudellu:

    TPA-?-???-?-?-???-?

    • single_btn_icon_1Disegnu PDF single_btn_icon_2Disegnu STP single_btn_icon_3Inchiesta

    Detail di u produttu

    GCR-40

    GCR-50

    GCR-65

    GCR-80

    GCR-120

    GCR-150

    GCR-170

    L'attuatori lineari di a serie GCR utilizanu u disignu strutturale unicu (numeru di brevettu d'invenzione: CN202110971848.9) di TPA ROBOT, chì rende a barra d'acciaio incrustata in u modulu di basa d'aluminiu è poi macina a scanalatura, a basa d'aluminiu è u slider sò formati integralmente. Stu disignu unicu permette à u modulu di riduce u so pesu è u so voluminu di 25% mentre avè una alta rigidità è alta precisione.

    Cù u disignu strutturale unicu patentatu di TPA, a barra d'acciaio hè intarsiata in u corpu, è a fresatura di a scanalatura di u rail di guida hè finita à un tempu, chì assicura una più dritta di caminari, è una precisione di posizionamentu ripetuta finu à ± 0,005 mm. In più di quellu designu di struttura di cinturione d'acciaio sigillatu cumpletu è speciale pò riduce l'ingressu di polvera è pò esse usatu in stanza pulita. Allora l'attuatore lineare elettricu di a serie GCR hè populari in FPD, l'industria di l'automatizazione medica, i semiconduttori, i strumenti di misurazione di precisione è altre industrie d'automatizazione.

    L'attuatore lineare di a serie GCR offre finu à 8 opzioni di muntatura di u mutore, cumminati cù a so dimensione è u pesu più chjucu, ponu esse assemblati in robot cartesiani ideali è robot gantry à vuluntà, chì permettenu infinite pussibulità di sistemi di automatizazione. È u robot à un assi di a serie GCR pò esse direttamente pienu d'oliu da l'ugelli di riempimentu d'oliu da i dui lati di a tavola scorrevule, senza caccià a copertura.

















    GCR-40

    GCR-40

    GCR-150

    GCR-150

    GCR-50

    GCR-50

    GCR-80

    GCR-80

    GCR-120

    GCR-120

  • Features

    Precisione di posizionamentu ripetutu: ± 0,005 mm
    Carica massima (orizontale): 120 kg
    Carica massima (verticale): 50 kg
    Corsa: 50 - 1350 mm
    Velocità massima: 2000 mm/s

















    Serie GCR

    U disignu di sigillatura di a copertura di striscia d'acciaio speciale pò impedisce a sporcizia è l'uggetti stranieri di penetrà in l'internu. A causa di u so eccellente sigillatu, pò esse usatu in ambienti Clean Room.

    A larghezza hè ridutta, perchè u spaziu necessariu per a stallazione di l'equipaggiu hè più chjucu.

    A pista d'acciaio hè incrustatu in u corpu d'aluminiu, dopu à u trattamentu di grinding, cusì l'altezza di caminata è a precisione lineale hè ancu migliurata à 0,02 mm o menu.

    U disignu ottimale di a basa di scorrimentu, senza bisognu di tappi noci, rende u meccanismo di coppia di viti di sfera è u rail in forma di U, a struttura di coppia di piste hè integrata nantu à una basa di scorri.

















    •

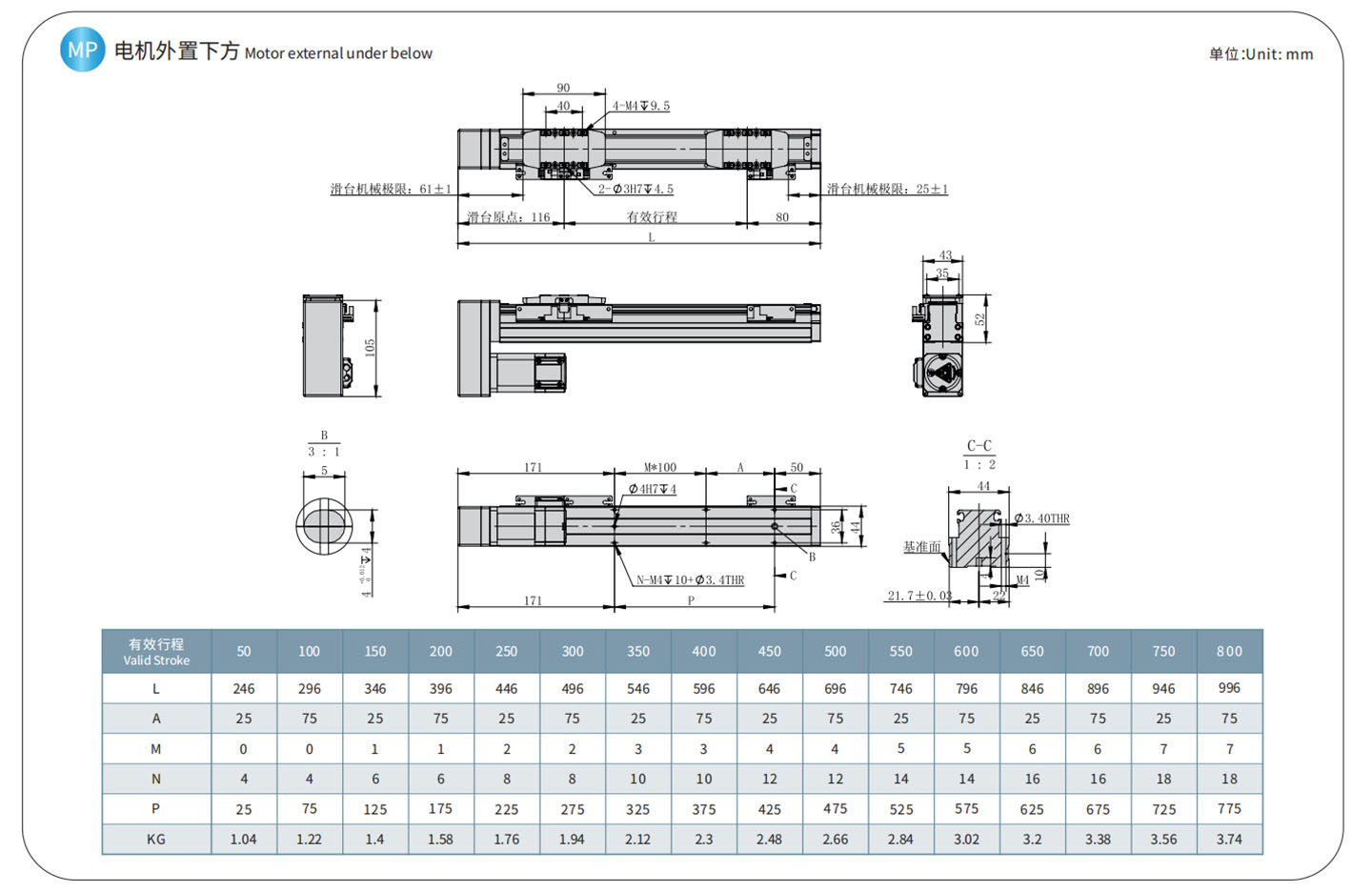

    TPA-GCR-40-1210C-L800-M-BJ42B-N3-F-(1)_01 TPA-GCR-40-1210C-L800-M-BJ42B-N3-F-(1)_02 TPA-GCR-40-1210C-L800-M-BJ42B-N3-F-(1)_03 TPA-GCR-40-1210C-L800-M-BJ42B-N3-F-(2)_01 TPA-GCR-40-1210C-L800-M-BJ42B-N3-F-(2)_02 TPA-GCR-40-1210C-L800-M-BJ42B-N3-F-(2)_02-03 TPA-GCR-40-1210C-L800-M-BJ42B-N3-F-(2)_04





    TPA-GCR-50-1210C-L800-M-BJ42B-N3-F-(1)_01 TPA-GCR-50-1210C-L800-M-BJ42B-N3-F-(1)_02 TPA-GCR-50-1210C-L800-M-BJ42B-N3-F-(1)_03 TPA-GCR-50-1210C-L800-M-BJ42B-N3-F-(2)_01 TPA-GCR-50-1210C-L800-M-BJ42B-N3-F-(2)_02 TPA-GCR-50-1210C-L800-M-BJ42B-N3-F-(2)_03 TPA-GCR-50-1210C-L800-M-BJ42B-N3-F-(2)_04





    TPA-GCR-65-1610C-L1000-M-P20B-N3-F-(1)_01 TPA-GCR-65-1610C-L1000-M-P20B-N3-F-(1)_02 TPA-GCR-65-1610C-L1000-M-P20B-N3-F-(1)_03 TPA-GCR-65-1610C-L1000-M-P20B-N3-F-(2)_01 TPA-GCR-65-1610C-L1000-M-P20B-N3-F-(2)_02 TPA-GCR-65-1610C-L1000-M-P20B-N3-F-(2)_03 TPA-GCR-65-1610C-L1000-M-P20B-N3-F-(2)_04













    TPA-GCR-80-1610C-L1100-M-BJ57B-N3-F-(1)_01 TPA-GCR-80-1610C-L1100-M-BJ57B-N3-F-(1)_02 TPA-GCR-80-1610C-L1100-M-BJ57B-N3-F-(1)_03 TPA-GCR-80-1610C-L1100-M-BJ57B-N3-F-(2)_01 TPA-GCR-80-1610C-L1100-M-BJ57B-N3-F-(2)_02 TPA-GCR-80-1610C-L1100-M-BJ57B-N3-F-(2)_03 TPA-GCR-80-1610C-L1100-M-BJ57B-N3-F-(2)_04

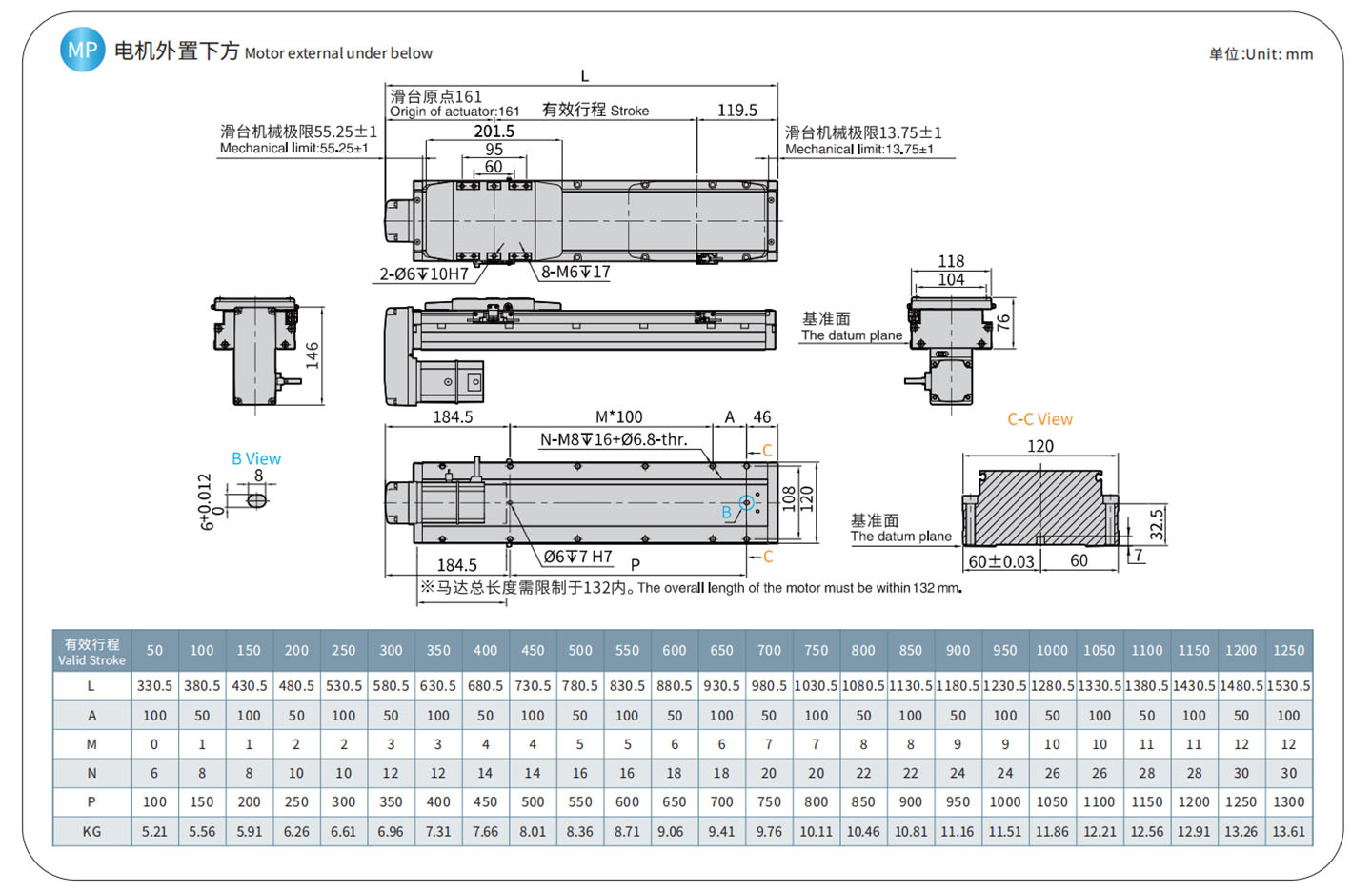

    TPA-GCR-120-1610C-L1250-M-P20B-N3-F-(1)_01 TPA-GCR-120-1610C-L1250-M-P20B-N3-F-(1)_02 TPA-GCR-120-1610C-L1250-M-P20B-N3-F-(1)_03 TPA-GCR-120-1610C-L1250-M-P20B-N3-F-(2)_01 TPA-GCR-120-1610C-L1250-M-P20B-N3-F-(2)_02 TPA-GCR-120-1610C-L1250-M-P20B-N3-F-(2)_03 TPA-GCR-120-1610C-L1250-M-P20B-N3-F-(2)_04





    TPA-GCR-150-2010C-L1350-M-P75B-N3-F-(1)_01 TPA-GCR-150-2010C-L1350-M-P75B-N3-F-(1)_02 TPA-GCR-150-2010C-L1350-M-P75B-N3-F-(1)_03 TPA-GCR-150-2010C-L1350-M-P75B-N3-F-(2)_01 TPA-GCR-150-2010C-L1350-M-P75B-N3-F-(2)_02 TPA-GCR-150-2010C-L1350-M-P75B-N3-F-(2)_03 TPA-GCR-150-2010C-L1350-M-P75B-N3-F-(2)_04





    TPA-GCR-170-2525C-L1700-M-P75B-N3-F-(1)_01 TPA-GCR-170-2525C-L1700-M-P75B-N3-F-(1)_02 TPA-GCR-170-2525C-L1700-M-P75B-N3-F-(1)_03 TPA-GCR-170-2525C-L1700-M-P75B-N3-F-(2)_01 TPA-GCR-170-2525C-L1700-M-P75B-N3-F-(2)_02 TPA-GCR-170-2525C-L1700-M-P75B-N3-F-(2)_03 TPA-GCR-170-2525C-L1700-M-P75B-N3-F-(2)_04























    (Unità: mm)
